產品名稱 ： 單相串聯恒功率電伴熱帶
產品型號 ： TCPRH
產品價格 ： 電議
商標品牌 ： 艾克森
產品認證 ： CE RoHs
主要用途 ： 適用于石油、化工、電力、碼頭等行業的長輸管線、大型槽池、貯藏等防凍、防凝、保溫。
串聯恒功率電伴熱帶系列
串聯恒功率電伴熱帶它于其它電伴熱帶相比，其 大特點是使用長度長、輸出功率恒定、首尾發熱均勻、單位長度中發熱量處處相等。它比一般恒功率電伴熱帶、自限溫電熱帶的 大使用長度長5-12倍，適用于長距離管線防凍伴熱，每根 大使用長度可達3.5km，需定制，現場不可任意剪切。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線、大型槽池、貯藏等防凍、防凝、保溫。
串聯恒功率電伴熱帶型號分類與含義

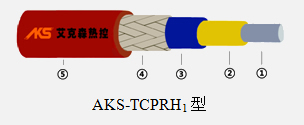

串聯恒功率電伴熱帶結構
①：鍍錫銅絞線 ②：芯線絕緣護套 ③：內護套 ④：編制層 ⑤：外護套
串聯恒功率電伴熱帶性能
• 絕緣電阻：≥50MΩ/km
• 額定電壓：220VAC、380VAC、660VAC
• 介電強度：380V，~2500VAC/min ， 660V，3300VAC/min
• 功率偏差：±10%
• 絕緣材料：F46氟塑料、PFA
• 高耐溫：205℃、260℃
• 防爆標志：ExellT3
• 防護等級：IP56、IP65
串聯恒功率電伴熱帶規格及技術參數
|
產品型號 |
額定電壓 （V） |
額定每米功率 （W/M） |
大使用長度 (M) |
|
AKS-TCPRH1-3(Q)-J3-5 |
380 |
5 |
2000 |
|
AKS-TCPRH1-3(Q)-J3-10 |
380 |
10 |
2000 |
|
AKS-TCPRH1-3(Q)-J3-20 |
380 |
20 |
2000 |
|
AKS-TCPRH1-3(Q)-J3-30 |
380 |
30 |
2000 |
|
AKS-TCPRH1-3(Q)-J3-40 |
380 |
40 |
2000 |
注：1、表中數據僅供參考，實際選用時應根據管道長度、散熱量計算而定。
串聯恒功率電伴熱帶安裝說明
•施放電伴熱帶時不應再地面拖拉。
•安裝時碰到銳利的邊棱時必須銳角打磨光或用鋁膠帶補墊，以防絕緣層劃破。
•電伴熱帶彎曲安裝時其 小彎曲半徑不應小于其厚度的五倍。
•電伴熱帶安裝時每隔30cm用壓敏膠帶徑向固定，全線使用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則進一步固定電伴熱帶。
•串聯式電伴熱帶一般均按管線實際長度設計，安裝時應嚴格按設計長度安裝，過長或過短均會影響功率，因此不允許任意剪切。
•串聯式電伴熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地。
•電伴熱帶控制柜應有過載、短路、漏電保護及溫度控制裝置，以保證使用質量。
•電伴熱帶埋地或周圍有腐蝕性氣體則應使用加強型。
